Conector MPO: Infraestructura Óptica para Redes de alta Densidad
En los centros de datos y redes de alta capacidad, la demanda de mayor ancho de banda en menos espacio ha crecido exponencialmente en los últimos años. El auge de la Inteligencia Artificial (IA), el procesamiento masivo de datos en la nube, el crecimiento de aplicaciones en tiempo real y la expansión global del 5G están impulsando infraestructuras cada vez más rápidas, densas y eficientes.
Los modelos de IA requieren enormes volúmenes de datos y conexiones de alta velocidad entre servidores. Los servicios en la nube demandan escalabilidad constante. Y el 5G incrementa el tráfico de datos hacia los centros de datos centrales y de borde (edge data centers). Todo esto se traduce en una necesidad clara: más capacidad de transmisión en menos espacio físico.
En este contexto, el conector MPO (Multi-Fiber Push On) se ha convertido en un estándar para aplicaciones de alta densidad, especialmente en enlaces de 40G, 100G, 400G y superiores, permitiendo concentrar múltiples fibras en un solo conector y optimizar tanto el espacio como el tiempo de implementación.

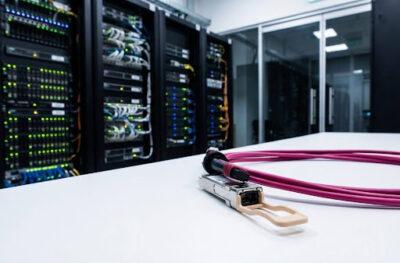

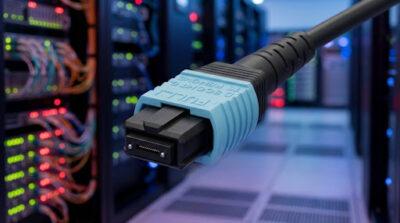

¿Qué es un conector MPO?
El conector MPO permite la terminación simultánea de 8, 12, 16 o más fibras ópticas en un solo conector y un solo cable. A diferencia de conectores individuales como LC o SC, el MPO concentra múltiples fibras en un formato compacto, reduciendo espacio y tiempo de instalación.
Es ampliamente utilizado en:
🏢 Centros de datos
🌐 Infraestructura backbone
⚡ Enlaces paralelos de alta velocidad
🔄 Arquitecturas de alta densidad
Ventajas del conector MPO
→ Alta densidad
Un solo conector MPO puede reemplazar varios conectores LC dúplex, permitiendo más fibras por unidad de rack. Esto es clave cuando el espacio es limitado y el crecimiento futuro es una prioridad.
📦 Más fibras en menos espacio
🧩 Reduce el número de puertos y cables
📈 Facilita el crecimiento futuro de la red
→ Fácil instalación
Al trabajar múltiples fibras en una sola conexión, se reduce la cantidad de maniobras, errores de conexión y tiempos de intervención en sitio.
🛠️ Menos conexiones individuales
❌ Menor probabilidad de error humano
🧼 Instalaciones más limpias y ordenadas
→ Instalación rápida
Menos conectores = menos tiempo. En implementaciones grandes, el uso de MPO puede reducir drásticamente los tiempos de despliegue frente a soluciones tradicionales.
⏱️ Ahorro significativo de tiempo
🔗 Un solo conector = múltiples fibras
💼 Ideal para despliegues a gran escala
Diferenciadores: Jumper MPO vs Jumpers tradicionales
| Característica | Jumper MPO | Jumper tradicional (LC/SC) |
|---|---|---|
| Número de fibras | 8, 12 o más por conector | 1 o 2 fibras |
| Densidad | Muy alta | Media o baja |
| Tiempo de instalación | Rápido | Más lento |
| Complejidad | Mayor (polaridad, género) | Baja |
| Uso típico | Data centers, alta velocidad | Acceso, enlaces simples |
Puntos a considerar antes de elegir un MPO
→ CANTIDAD DE FIBRAS
🔵 8 FIBRAS
Se utiliza principalmente en aplicaciones de transmisión paralela como:
- 40GBASE-SR4
- 100GBASE-SR4
- Algunos 400GBASE-SR8
Estos transceivers transmiten por 4 fibras Tx y 4 fibras Rx = 8 fibras activas. Muchos transceivers (por ejemplo, 40G y algunos 100G/400G) trabajan específicamente con 8 fibras. En estos casos, es fundamental:
- Utilice MPO con 8 fibras ✅
- Utilice MPO con 12 fibras considerando fibras no utilizadas ❌
Una mala selección puede generar pérdidas innecesarias o incompatibilidad.
Situaciones típicas
- Conexión directa entre switches
- Arquitecturas de hoja vertebral
- Data centers modernos que buscan eficiencia total (sin fibras sobrantes)
- Implementaciones Base-8 diseñadas desde cero
Ventaja clave
- No hay fibras sin uso
- Mayor eficiencia en consumo de fibra
- Mejor alineación con tecnologías actuales
🔵 12 FIBRAS
Es el formato históricamente más común y se usa en:
- Infraestructura estructurada tradicional
- Troncales backbone
- Sistemas con cassettes MPO–LC
Situaciones típicas
- Cableado estructurado permanente
- Backbone de edificio
- Cuando se requiere compatibilidad con infraestructura existente
- Proyectos que migran gradualmente de 10G a 40G/100G
Consideración importante
En aplicaciones 40G/100G SR4:
- Solo se usan 8 fibras
- 4 fibras quedan sin uso (Funcional, pero no óptimo si el diseño es nuevo)
🔵 24 fibras
Se emplea cuando se requiere:
- Mayor densidad en troncales
- Alta capacidad futura
- Grandes centros de datos
Situaciones típicas
- Troncales principales de rack a rack
- Interconexión entre salas técnicas
- Arquitecturas de muy alta densidad
- Sistemas que migrarán a 400G o superiores
Ventajas
- Reduce la cantidad de cables troncales
- Maximiza el uso de espacio en ductos y charolas
- Ideal para planificación a largo plazo
TIP PRÁCTICO
🔄 ¿Conectas transceiver a transceiver? → 8 fibras
🏢 ¿Es backbone estructurado con cassettes? → 12 fibras
📈 ¿Planeas alta escalabilidad o gran densidad? → 24 fibras
→ TIPO DE CONECTORIZADO
🔵 Conectorizado Lateral
Las fibras activas se colocan hacia los extremos de la férula y dejan un bloque de fibras falsas o rellenos en el centro.
Distribución típica de 12 grooves:
- Grooves 1–4 → Fibras activas
- Grooves 5–8 → Fibras falsas
- Grooves 9–12 → Fibras activas
Cuándo se usa
- Conexión directa entre transceivers de 8 fibras (40GBASE-SR4, 100GBASE-SR4)
- Data centers de alta densidad donde el manejo del cable debe minimizar dobleces
- Cuando se requiere polaridad B, que es la más común en enlaces paralelos
- Ideal para enlaces punto a punto de alta velocidad, donde no hay cassettes intermedios

🔵Conectorizado Central
Las fibras activas se colocan centradas en la férula, dejando las fibras inactivas al inicio y al final.
Distribución típica de 12 grooves:
- Grooves 1–2 → Fibras inactivas
- Grooves 3–10 → Fibras activas
- Grooves 11–12 → Fibras inactivas
Cuándo se usa
- Infraestructura estructurada con cassettes o patch panels
- Cuando se requiere alineación centrada de las fibras para compatibilidad con equipos heredados
- Útil para polaridad A, donde las fibras activas deben estar equilibradas en la férula
- Recomendado en implementaciones que buscan uniformidad en los paneles de alta densidad
Tip estratégico:
Conectorizado Lateral → Enlaces rápidos, directos y de alta densidad.
Conectorizado Central → Entornos estructurados donde la alineación y compatibilidad son críticas.
→ Polaridades

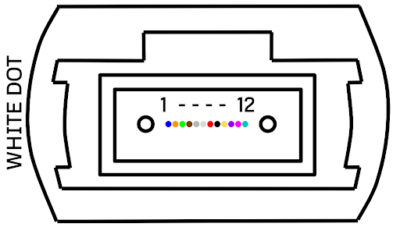

Polaridad A (Directa)
¿Cómo funciona?



Lado A Lado B

¿Cuándo se usa?
🧩 Sistemas con troncales MPO + módulos cassette
🔄 Cuando la inversión de Tx/Rx se hace dentro del cassette
🏗️ Infraestructura estructurada tradicional
Puntos clave
✔️ Muy común en backbone estructurado
⚠️ No suele usarse directamente entre transceivers

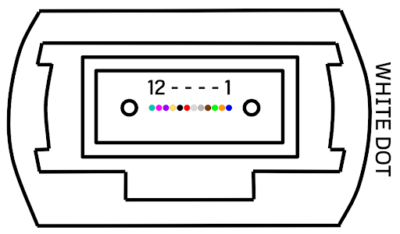

Polaridad B (Cruzada)
¿Cómo funciona?



Lado A Lado B

¿Cuándo se usa?
⚡ Conexión directa entre transceivers
🚀 Enlaces 40G, 100G, 400G
🧠 Arquitecturas modernas de centros de datos
Ventajas
✔️ La más utilizada hoy en día
✔️ Simplicidad en enlaces MPO–MPO
✔️ Menos componentes intermedios
Polaridad C (Par cruzado)
¿Cómo funciona?
Intercambia cada par de fibras (1↔2, 3↔4, etc.)



Lado A Lado B

¿Cuándo se usa?
🧱 Infraestructura heredada
🔌 Migraciones desde sistemas dúplex LC
🧪 Casos específicos de diseño de red
Puntos a considerar
⚠️ Menos común en data centers modernos
⚠️ Puede generar confusión si no se documenta bien
→ Conectores macho y hembra
El MPO puede ser:
- Macho: con pines de alineación
- Hembra: sin pines

Regla general:
- Los equipos activos suelen requerir MPO hembra
- Los pines deben existir solo en uno de los extremos del enlace
Seleccionar incorrectamente el género puede dañar el conector o impedir la conexión.
Arnes MPO
En las redes de alta velocidad actuales, el conector MPO ya no es una opción, sino un estándar para lograr una infraestructura escalable, ordenada y preparada para el crecimiento.
Uno de los productos con los que se puede aprovechar mejor esta tecnología —y evitar instalaciones desorganizadas o saturadas de jumpers individuales— es el arnés MPO.
¿Qué es un arnés MPO?
Es un ensamble óptico que integra:
Un conector MPO en un extremo (8, 12 o 24 fibras)
Múltiples conectores individuales en el otro extremo, como: LC, SC, ST y FC
Situaciones de aplicación
- En laboratorios y entornos de prueba
- En la transición de un transceiver MPO hacia un panel de parcheo LC
- Dentro de cassettes de fibra óptica
- En centros de datos donde se requiere convertir enlaces paralelos a conexiones dúplex tradicionales
Ventaja clave
El arnés permite consolidar múltiples enlaces en un solo producto, reduciendo la cantidad de cables individuales, simplificando la instalación y mejorando la gestión del cableado en racks de alta densidad.
Esto se traduce en:
✔️ Menor desorden en el rack
✔️ Instalaciones más limpias y profesionales
✔️ Reducción de inventario
✔️ Mayor rapidez en implementación
Si tienes dudas sobre qué tipo de MPO, polaridad o configuración necesitas, nuestro equipo puede ayudarte a definir la solución adecuada para tu proyecto y garantizar una infraestructura lista para el crecimiento futuro.
