Seleccionando el remate preformado perfecto.

Cuando se selecciona un remate preformado se deben de tener en cuenta las diferentes variables que pueden afectar el funcionamiento y compatibilidad del mismo. Una selección errónea de preformado puede tener consecuencias para tanto la seguridad como para el desempeño de la red.

A continuación se explica qué puede ocurrir cuando un remate preformado no se selecciona correctamente y cómo evitarlo. Para ello, se analizan las cinco cualidades principales que deben considerarse al elegir un remate preformado adecuado.

Díametro de Aplicación del Remate Preformado

Los remates preformados están hechos para ajustarse de manera precisa al cable y generar la fuerza de sujeción necesaria sin dañarlo, es por esto que los preformados tienen un diámetro de aplicación específico. Pero, ¿Que puede pasar si no selecciono correctamente el remate preformado para mi cable o lo hago sin conocer el diámetro de mi cable?

Si se selecciona un remate más pequeño que el diámetro del cable:

🛠️Será muy difícil de instalar.
🛠️Puede “torcer” el cable y dañarlo físicamente.
🛠️Puede dañar las fibras al interior al momento de instalarlo.
🛠️Puede provocar un desgaste excesivo en la chaqueta provocando un tiempo de vida reducido.

Si se selecciona un remate muy grande para el diámetro del cable:

🛠️No aplicará la fricción necesaria.
🛠️El cable se puede deslizar bajo tensión y provocar su caída-
🛠️No se ajustará correctamente y el cable estará moviéndose dentro del preformado y desgastandose, reduciendo su tiempo de vida.

Es importante conocer el diámetro del cable que se instalará previamente a la adquisición del remate. Comprar el remate preformado con el mismo proveedor que tu cable puede ayudar a asegurar una correcta comparación.

El diámetro del cable siempre debe encontrarse dentro del rango especificado por el remate preformado. Por ejemplo, un cable de 11 mm puede instalarse en un remate con rangos como 10–11 mm, 10.1-11.1 mm o 11.0-12.0 mm, ya que su medida se encuentra dentro de esos límites. Sin embargo, no debe utilizarse en remates cuyo rango inicie por encima del diámetro del cable, como uno de 11.2-12.2 mm.

Los remates preformados de AERIALGRIPⓇ están diseñados con una tolerancia de hasta +5% sobre el diámetro nominal del cable, permitiendo que pequeñas variaciones hacia arriba no afecten el desempeño del sistema. Sin embargo, esta tolerancia no aplica en sentido negativo, es decir, no deben utilizarse con cables de menor diámetro al especificado. Es importante destacar que esta tolerancia no debe usarse como criterio principal para definir la compatibilidad; siempre se debe seleccionar el remate exacto según el diámetro real del cable.

Longitud del Preformado

La longitud del remate preformado es otro de los factores más importantes a considerar cuando se selecciona uno. Es generalmente un dato abiertamente disponible y que sirve para hacer una comparación correcta.

¿Por qué importa la longitud del preformado?

La longitud de un remate preformado influye directamente en su desempeño mecánico. Un preformado más largo tiene mayor superficie de contacto con el cable, lo que permite distribuir la tensión de forma más uniforme y asegurar un agarre más firme.

¿Más largo siempre es mejor?

No necesariamente. Aunque un preformado largo ofrece mayor sujeción, también puede ser más pesado, costoso y, en algunos casos, innecesario para ciertas aplicaciones. Usar una longitud mayor a la requerida podría afectar la eficiencia del sistema o dificultar la instalación.

La longitud de un preformado siempre debe seleccionarse tomando en cuenta los siguientes requisitos:

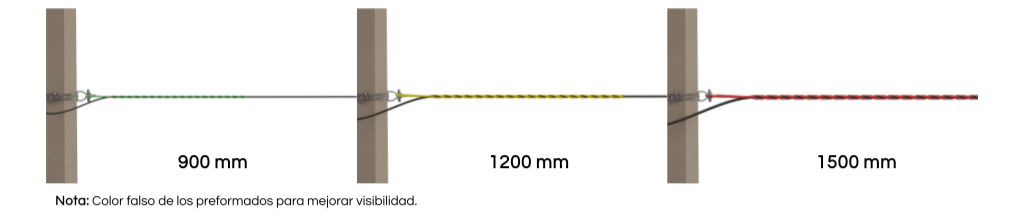

🛠️ El Vano de instalación: Un cable que va a ser instalado en vanos largos, requiere generalmente de un preformado más largo. A mayor distancia entre apoyos, mayor tensión y mayor influencia del viento. Un preformado más largo ayuda a absorber estas cargas sin dañar el recubrimiento del cable.
🛠️ La tensión a la que se instalará el cable y el peso del mismo: Esto debido a que un cable más pesado directamente afectará la tensión de instalación. Cables con mayor tensión de instalación requieren de una mayor fuerza de agarre, que un preformado más largo puede ofrecer.

Un herraje demasiado corto puede causar problemas tanto en seguridad como en desempeño. Un preformado corto  puede no ejercer la fricción necesaria para sujetar un cable en su tensión de instalación de diseño, lo que puede provocar que se deslice el cable bajo condiciones de tensión prolongadas. El cable puede parecer bien instalado, pero no está funcionando como debe, y puede provocar fallos inesperados hasta meses después de la instalación.

Los remates Preformados para cable ADSS de AERIALGRIPⓇ  tienen longitudes mayores lo que nos permite aprovechar de las ventajas de un preformado de estas características.

Tensión soportada

Es importante distinguir entre tensión de ruptura y fuerza de agarre cuando se selecciona un remate preformado, ya que, aunque a veces pueden usarse como si fueran lo mismo, son conceptos diferentes y significan diferentes cosas.

La fuerza de ruptura indica la tensión máxima a la que se puede someter el preformado antes de fallar mecánicamente, es decir, romperse o deformarse.  Mientras que la fuerza de agarre nos indica la tensión máxima que se puede aplicar al cable antes de que empiece a deslizarse del remate. Es muy importante mantener el deslizamiento al mínimo, tanto para mantener un buen funcionamiento, como para cumplir con normas como la NMX-I-304-NYCE-2016, la cual los Remates Preformados para cable ADSS de AERIALGRIPⓇ cumplen.

La fuerza de ruptura siempre será mucho mayor que la fuerza de agarre, y en la mayoría de los casos reales de instalación, un sistema nunca estará sometido a la fuerza de ruptura ni del cable ni del preformado por lo que la fuerza de agarre es un mejor indicador del rendimiento del herraje dia a dia sometido bajo condiciones “normales” de instalación.

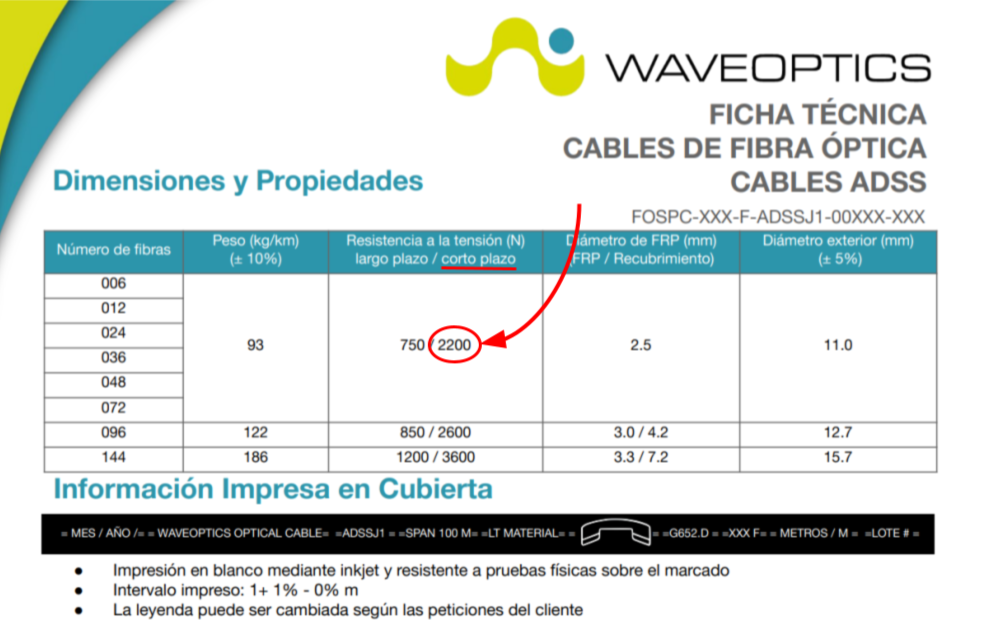

Es importante validar en las especificaciones técnicas de tu cable cuál es la tensión máxima a la que se someterá el cable durante la instalación, puede estar indicada comúnmente como Tensión a corto plazo o como MAT.

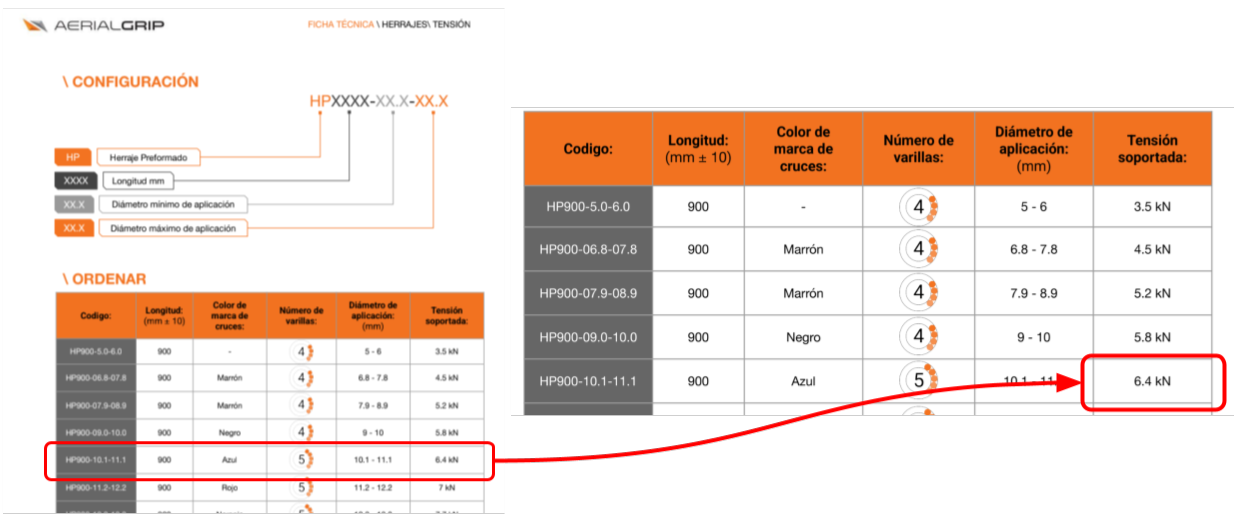

Este dato nos sirve para poder confirmar que el preformado que vamos a utilizar cumple con la fuerza de agarre necesaria.

Una vez confirmado que el preformado cumple con la tensión que requiere nuestro cable, podemos estar seguros de que el remate preformado seleccionado es el indicado.

Varillas en el Remate Preformado

Las varillas en un Remate preformado para cable ADSS cumplen funciones fundamentales tanto mecánicas como de protección, de entre ellas las más importantes son la sujeción mecánica del cable, la distribución de carga, la protección del recubrimiento y la mitigación de vibraciones.

Las varillas se enrollan helicoidalmente alrededor del cable, generando fricción y presión uniforme para mantener el cable firmemente en su lugar sin dañarlo, además reparten las tensiones a lo largo de toda la superficie evitando puntos de concentración que puedan provocar deformaciones en la chaqueta. Finalmente, ayudan a disipar en cierto grado las vibraciones producidas por el viento o movimientos de la estructura.

¿Usar más varillas es beneficioso?

Generalmente si, un herraje con un número mayor de varillas, significa que hay una mayor superficie de contacto y una mayor masa metálica lo que asegura una sujeción más fuerte y confiable, incluso en instalaciones críticas, además la mayor robustez del conjunto mejora la resistencia ante vientos fuertes, cargas dinámicas y ambientes agresivos.

Los remates preformados para cable ADSS de AERIALGRIPⓇ ofrecen un mayor número de varillas en las configuraciones más populares cuando se compara con la competencia.

Núm De varillas del HP900-10.1-11.1 de AERIALGRIP

Núm De varillas del remate preformado de 10.1-11.1 mm de la competencia

Añadidos al Remate Preformado

Recubrimiento de neopreno

Algunos preformados pueden incluir recubrimientos añadidos para mejorar su rendimiento en ciertas ocasiones especiales. El recubrimiento de Neopreno, se utiliza para mejorar el agarre y la protección a cables de polietileno más suaves, ya que el abrasivo común de los preformados (óxido de aluminio) por sí solo puede llegar a causar daños en la chaqueta de este tipo de cables.

El recubrimiento de neopreno actúa como una capa protectora entre las varillas metálicas del preformado y la cubierta exterior del cable, evitando cortes, abrasiones o daños por presión. El neopreno también ofrece una tracción controlada, permitiendo un agarre firme sin necesidad de aplicar excesiva presión al cable.

Por lo que, hacemos la siguiente recomendación.

Para cables con cubierta de polietileno de alta densidad (HDPE) que es una cubierta más dura, resistente a la abrasión y al corte podemos utilizar un preformado regular sin recubrimiento ya que puede soportar el contacto directo con las varillas metálicas sin requerir protección adicional. Aun así el preformado con recubrimiento puede ser igualmente funcional con este tipo de cubierta.

Para cables con cubiertas de polietileno de mediana densidad (MDPE) o más suaves, que además suelen ser más flexibles, es recomendable utilizar un preformado con recubrimiento de neopreno para evitar marcas, abrasión o daños. Un preformado sin recubrimiento puede ser funcional, pero es importante tener en cuenta los riesgos de utilizar este tipo de preformados con este tipo de cables.

Preformados para cable ADSS de AERIALGRIP

Ahora que conoces cómo seleccionar un remate preformado y qué factores influyen en su rendimiento, es momento de llevar ese conocimiento a la práctica. Cotiza fácilmente desde nuestra página web o contacta a nuestro equipo de ventas para recibir asesoría personalizada., AERIALGRIP tiene una gran variedad de remates preformados para todas tus necesidades.
