Cómo Seleccionar El Jumper Adecuado Para Mi Instalación
¿Qué es el Jumper de Fibra Óptica?
El jumper de fibra óptica, también conocido como patch cord, es un cable con conectores en ambas puntas que se utiliza para interconectar dispositivos en una red de fibra óptica.
Su función principal es facilitar la conexión entre equipos como:
✅ Switches y routers (para el enrutamiento y la comunicación de datos).
✅ Paneles de parcheo (para la distribución y organización de las conexiones de fibra óptica).
✅ Sistemas de empalme (para unir secciones de fibra óptica).
El jumper de fibra óptica es esencial para establecer conexiones temporales o permanentes, permitiendo la transmisión de señales ópticas de manera eficiente y confiable.
¿Qué Jumper de Fibra Óptica es el Adecuado para mi Instalación de Fibra Óptica?
¿Una o dos fibras? Seleccionando entre simplex y dúplex
Los jumpers simplex son útiles en sistemas de monitoreo donde un sensor envía datos a un centro de control sin esperar una respuesta, o en transmisiones de video donde la información fluye en una sola dirección. En esencia, el jumper de fibra óptica simplex es la elección cuando la comunicación requiere un flujo de datos unidireccional y simple.
Principales características de los Jumpers Simplex:
📌Cuentan con una sola fibra dentro del cable
📌Transmisión unidireccional (en una sola dirección)
📌Menor costo
📌No requiere diferenciación de canales
📌Conexión de equipos individuales
En contraste, un jumper de fibra óptica dúplex permite la transmisión de datos en ambas direcciones simultáneamente. Similar a una autopista de dos sentidos, la información viaja de un punto A a un punto B, y viceversa, al mismo tiempo. Para lograr esto, un cable dúplex contiene dos fibras ópticas dentro de su cubierta.
Esta capacidad de comunicación bidireccional lo convierte en la opción predominante en la mayoría de las redes de comunicación modernas. Los jumpers dúplex son la columna vertebral de las redes de telecomunicaciones y los centros de datos, donde el intercambio constante de información es esencial. Desde conexiones de internet de alta velocidad hasta comunicaciones de voz y datos, el jumper dúplex asegura que la información fluya sin restricciones en ambas direcciones.
Principales características de los Jumpers Dúplex:
📌Cuentan con dos conectores en cada punta
📌Cable dúplex (cuenta con dos fibras/Cables)
📌Mayor costo
📌Transmisión bidireccional

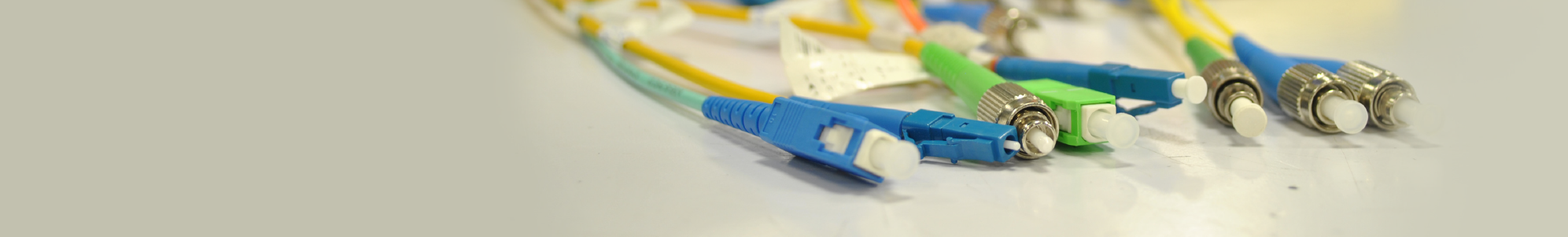

¿Cuál es el conector perfecto para mi instalación?
Es importante seleccionar correctamente el conector adecuado para un jumper de fibra óptica, de modo que tu red de fibra óptica funcione sin problemas. No solo por la compatibilidad con el equipo específico al que está diseñado para acoplarse, sino también porque la elección dependerá de la densidad de conexión, el rendimiento de la señal deseado y el entorno o espacio al que estará expuesto el conector.
Conector SC (Subscriber Connector)
El conector SC es uno de los más comunes y se utiliza ampliamente en redes de telecomunicaciones, redes de área local (LAN/WAN), centros de datos y para la transmisión de señales de video y datos, como la televisión por cable.
Sus ventajas principales son:
🎯Económico: Gracias a su amplia utilización, suele ser más accesible.
🎯Fácil instalación: Su tamaño y su mecanismo de conexión push/pull lo hacen muy sencillo de instalar.
🎯Buen rendimiento óptico: Presenta una baja pérdida de inserción, generalmente entre 0.2 dB y 0.5 dB.
🎯Versátil: Se puede usar con diferentes tipos de fibras y pulidos.
Conector LC (Lucent Connector)
El conector LC es un conector de factor de forma pequeña que destaca por su reducido tamaño, siendo aproximadamente la mitad del conector SC. Esto lo hace ideal para aplicaciones de alta densidad, donde se necesita maximizar el número de conexiones en un espacio limitado. Son comúnmente usados para conectar servidores, switches, transceptores, redes de telecomunicaciones, conexiones FTTH, redes de área local y de área amplia.
Ventajas:
🎯Alta densidad de conexión: Permite más conexiones en menos espacio gracias a su tamaño.
🎯Eficiencia en el espacio: Optimiza el uso del espacio disponible.
🎯Fácil manipulación: Su mecanismo push-pull facilita su uso, reduciendo el riesgo de daños durante la manipulación.
🎯Rendimiento óptimo: Ofrece una baja pérdida de inserción y una alta pérdida de retorno.
Conector FC (Ferrule Connector)
El conector FC cuenta con un diseño roscado que permite conexiones más seguras y estables. Esto lo hace ideal para entornos exigentes donde la comunicación es propensa a vibraciones, ya sea por factores ambientales o mecánicos. Su ajuste preciso evita movimientos, volviéndolo un conector muy utilizado en equipos de medición como OTDRs, fuentes de luz o medidores de potencia, e incluso en telecomunicaciones en entornos que requieren gran fiabilidad.
Ventajas:
🎯Conexiones seguras y estables: Gracias a su diseño de rosca.
🎯Resistente a vibraciones: Ideal para entornos con factores ambientales o mecánicos que generen movimiento.
🎯Estabilidad en mediciones: Adecuado para su uso en equipos de medición.
🎯Alineación precisa: Su diseño permite una alineación exacta de la fibra óptica.
Conector ST (Straight Tip)
El conector ST y el FC difieren principalmente en su mecanismo de conexión. El ST utiliza un diseño de bayoneta, lo que facilita conexiones y desconexiones rápidas, haciéndolo común en redes multimodo y telecomunicaciones. El conector FC, por otro lado, emplea un sistema de rosca, que proporciona una conexión sumamente estable y resistente a vibraciones, ideal para entornos industriales y aplicaciones de alta precisión. Aunque ambos se utilizan en telecomunicaciones, el FC ofrece una seguridad de conexión superior en ambientes donde la estabilidad es primordial.
Ventajas:
🎯Conexión mecánica sólida y resistente: Proporciona robustez y durabilidad.
🎯Facilidad de conexión: Gracias a su diseño de bayoneta.
🎯Buena fiabilidad en las conexiones: Su mecanismo de bayoneta asegura un buen acoplamiento.
Conector MU (Miniature Unit)
El conector MU fue diseñado específicamente para satisfacer la demanda de conexiones de fibra óptica en espacios cada vez más reducidos. Cuenta con un tamaño compacto, siendo ideal para aplicaciones de alta densidad donde el espacio es limitado y se requiere maximizar el número de conexiones. Su diseño push-pull facilita la inserción y extracción, lo que simplifica su instalación y mantenimiento. Es comúnmente utilizado en telecomunicaciones, redes LAN, en equipos ópticos (como en la conexión de tarjetas ópticas) y en conexiones FTTH.
Ventajas:
🎯Alta densidad de conexión: Permite instalar un mayor número de conexiones en un espacio reducido gracias a su tamaño compacto.
🎯Facilidad de instalación: Su diseño push-pull simplifica la conexión y desconexión.
🎯Rendimiento confiable: Asegura una transmisión de datos segura y eficiente.
Conector E2000
El conector E2000 cuenta con un obturador de protección integrado, que protege la férula de la fibra óptica del polvo y la contaminación cuando está desconectado, ofreciendo un rendimiento óptimo a largo plazo. Además, su diseño proporciona alta precisión y seguridad, brindando una baja pérdida de inserción y una alta pérdida de retorno. Su construcción precisa garantiza una alineación exacta de la fibra óptica, lo cual es esencial para aplicaciones de alta velocidad y ancho de banda. Es comúnmente utilizado en redes de telecomunicaciones, redes LAN y WAN, equipos de medición y CATV.
Ventajas:
🎯Alta seguridad: Gracias a su diseño robusto.
🎯Alta precisión: Asegura una alineación óptima.
🎯Protección contra la contaminación: El obturador integrado resguarda la férula.
🎯Rendimiento óptimo: Ofrece baja pérdida de inserción y alta pérdida de retorno.
Este conector es comúnmente utilizado en sistemas de comunicación en instalaciones gubernamentales o militares, donde la manipulación no autorizada o el daño a las conexiones de fibra óptica podrían tener graves consecuencias. El obturador protege contra la contaminación y la desconexión accidental, manteniendo la integridad de la red.

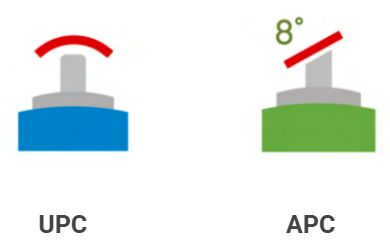

Pulido del Conector
Al trabajar con conexiones de fibra óptica, es crucial asegurarse de que los jumpers sean compatibles con los equipos a los que se conectarán. Esto se refiere específicamente al tipo de pulido del conector, que afecta directamente el rendimiento de la transmisión.
Para facilitar la identificación, los conectores cuentan con un color que indica su acabado o pulido:
✔️Los conectores UPC son de color azul.
✔️Los conectores con pulido APC son de color verde.
✔️Los conectores PC normalmente se pueden encontrar en color beige o aqua, según el caso.
Por lo tanto, antes de elegir un jumper de fbra óptica, te recomendamos verificar los equipos a los que será conectado. Revisa que el color del adaptador al que conectarás el jumper corresponda al color del conector del jumper. Adicionalmente, se recomienda revisar la ficha técnica del equipo para obtener más información sobre el tipo de pulido que requiere el conector.
Pulido PC (Physical Contact – Contacto Físico)
Este tipo de pulido es la técnica inicial utilizada en conectores de fibra óptica. Su característica principal es que la superficie de la férula se pule para lograr un contacto físico directo entre las dos fibras.
Ventajas:
🎯Es la técnica original y más básica.
Aplicaciones:
✅Ideal para aplicaciones que no demandan alta velocidad y ancho de banda.
Limitaciones:
📌Presenta una pérdida de retorno relativamente alta (generalmente -30 dB a -40 dB), lo que significa que más luz es reflejada hacia la fuente, afectando el rendimiento en ciertas aplicaciones.
Pulido UPC (Ultra Physical Contact – Ultra Contacto Físico)
El pulido UPC es una mejora significativa sobre el pulido PC. Su característica principal es que la superficie de la férula se somete a un pulido más preciso y refinado para lograr un mejor contacto físico entre las fibras.
Ventajas:
🎯Ofrece un rendimiento superior al pulido PC.
🎯Reduce la pérdida de retorno, lo que se traduce en una mejor transmisión de la señal.
Aplicaciones:
✅Es ideal para aplicaciones digitales y de datos que requieren un mejor rendimiento.
✅Utilizado en situaciones donde se busca una pérdida de retorno moderada.
Pérdida de Retorno:
📌Los conectores con pulido UPC suelen alcanzar pérdidas de retorno de alrededor de -55 dB, lo que indica que muy poca luz se refleja de vuelta a la fuente.
Pulido APC (Angled Physical Contact – Contacto Físico Angulado)
El pulido APC se distingue porque la superficie de la férula se pule con un ángulo de 8 grados. Esta característica principal es clave para su rendimiento superior.
Ventajas:
Minimiza la pérdida de retorno (luz reflejada) de manera excepcional.
Permite lograr pérdidas de retorno muy bajas (hasta -60 dB o mejores), lo que asegura una señal más limpia y eficiente.
Aplicaciones:
Es el pulido preferido para aplicaciones de alta velocidad y ancho de banda.
Ideal para CATV (Televisión por Cable) y redes analógicas, donde la pureza de la señal es crítica.
¿Qué Cable Debería Utilizar?
Antes de seleccionar el tipo de fibra, es importante verificar la compatibilidad entre el jumper y el equipo al que se va a conectar. Asimismo, es crucial asegurarse de que el jumper utilice el tipo de fibra correcto (monomodo o multimodo) que sea compatible con el equipo. El uso de un jumper incompatible puede resultar en una pérdida de señal significativa o incluso dañar el equipo.
Fibras Monomodo (SM)
Los cables de fibra óptica monomodo están diseñados para transmisiones de larga distancia, como en redes de telecomunicaciones y conexiones de alta velocidad. Esto se logra gracias a su núcleo delgado que minimiza la dispersión de la luz. En cuanto al diámetro, los cables monomodo están disponibles en diferentes tamaños de revestimiento exterior.
Fibra G.652D
La fibra G.652D es el tipo de fibra monomodo más común. Está optimizada para transmisiones en longitudes de onda de 1310 nm y 1550 nm, lo que la hace adecuada para la mayoría de las aplicaciones de larga distancia. Visualmente, se representa por una chaqueta de color amarillo.
Fibra G.657A1
La fibra G.657A1 permite radios de curvatura más cerrados que la G.652D, lo que la hace adecuada para instalaciones con curvas moderadas. Es una excelente opción cuando se requiere más flexibilidad que la G.652D, pero sin llegar a los extremos de las variantes G.657A2 y G.657B3. Al igual que la G.652D, visualmente se representa por una chaqueta de color amarillo.
Fibra G.657A2
La fibra G.657A2 ofrece un radio de curvatura aún más reducido que la G.657A1. Se utiliza principalmente en instalaciones FTTH (Fiber To The Home), especialmente en cables drop que conectan la red principal con el hogar del usuario. Su alta flexibilidad facilita la instalación en espacios residenciales y edificios con diseños complejos.
En Mexfoserv, esta fibra se representa visualmente con una chaqueta de color azul para identificar su propiedad de ser insensible a las curvaturas.
Fibra G.657B3
La fibra G.657B3 posee el máximo nivel de flexibilidad dentro de la familia de fibras G.657. Permite radios de curvatura extremadamente ajustados y es ideal para aplicaciones donde el espacio es muy limitado y se requieren curvas sumamente cerradas. Se utiliza en situaciones de doblez de cable realmente extremas. Visualmente, al igual que la G.657A2, se representa por una chaqueta de color azul.
Fibras Multimodo (MM)
Los cables de fibra óptica multimodo son más adecuados para transmisiones de corta distancia, como las utilizadas en redes de área local (LAN) y centros de datos. Existen diferentes tipos de fibra multimodo que varían en ancho de banda y en la distancia máxima de transmisión. Al igual que los cables monomodo, los cables multimodo también están disponibles en diferentes diámetros de revestimiento.
Fibra OM1 (62.5/125 μm)
La fibra OM1 es el tipo de fibra multimodo más antiguo. Su ancho de banda limitado y su menor rendimiento la hacen menos adecuada para aplicaciones modernas de alta velocidad. Visualmente, se representa por una chaqueta de color naranja.
Fibra OM2 (50/125 μm)
La fibra OM2 ofrece un ancho de banda mayor que la OM1, lo que le permite soportar velocidades de datos más altas y distancias ligeramente mayores. Se utiliza en aplicaciones de media distancia y velocidad. Al igual que la OM1, visualmente se representa por una chaqueta de color naranja.
Fibra OM3 (50/125 μm)
La fibra OM3 está optimizada para transmisiones de alta velocidad, como 20 Gigabit Ethernet. Utiliza láseres VCSEL (Vertical-Cavity-Surface-Emitting Laser), que proporcionan un mejor rendimiento que las fuentes de luz LED usadas en OM1 y OM2. Es ampliamente utilizada en centros de datos y otras aplicaciones que requieren alta velocidad en distancias cortas. Visualmente, se representa por una chaqueta de color aqua.
Fibra OM4 (50/125 μm)
La fibra OM4 es una versión mejorada de la OM3, que ofrece un ancho de banda aún mayor y puede soportar velocidades de datos más altas en distancias más largas. Está diseñada para transmisiones de 10 Gigabit Ethernet, 40 Gigabit Ethernet y 100 Gigabit Ethernet. Es la opción preferida para centros de datos de alta densidad y aplicaciones que requieren un rendimiento extremo. Al igual que la OM3, visualmente se representa por una chaqueta de color aqua.
Tipos de Cubierta para Jumpers de Fibra Óptica
Elegir la cubierta adecuada para tu jumper de fibra óptica de Fibraes tan importante como seleccionar el tipo de fibra o conector, especialmente por razones de seguridad y normativa. Aquí te presentamos los tipos más comunes:
Cubierta Riser OFNR
La cubierta Riser OFNR (Optical Fiber Non-conductive Riser) está diseñada para prevenir la propagación vertical de las llamas en edificios. Es ideal para instalaciones en conductos verticales (conocidos como risers) que atraviesan los diferentes pisos de una edificación. Su uso es altamente recomendado para aplicaciones en interiores donde la principal preocupación es la propagación vertical de fuego. Este material suele estar compuesto por PVC.
Cubierta LSZH (Low Smoke Zero Halogen)
La cubierta LSZH (Low Smoke Zero Halogen) está diseñada para minimizar la emisión de humo y gases tóxicos en caso de incendio. Es ideal para instalaciones en espacios cerrados donde la seguridad humana es primordial, como oficinas, escuelas y hospitales. A diferencia del PVC, la cubierta LSZH está libre de halógenos, elementos que producen gases tóxicos y corrosivos al entrar en combustión.
Cubierta Plenum
Las cubiertas Plenum están diseñadas para limitar la propagación de llamas y la emisión de humo tóxico en espacios donde la instalación es horizontal. Es un material ligeramente más costoso y se utiliza cuando los jumpers deben instalarse en espacios donde la calidad del aire es crítica, como techos falsos o suelos elevados que forman parte del sistema de ventilación. En caso de un incendio, las cubiertas plenum emiten menos humo y gases tóxicos, lo que mejora significativamente la seguridad en una evacuación.
Longitud del Jumper de Fibra Óptica
La selección de la longitud adecuada para los jumpers de fibra óptica es un aspecto importante para el rendimiento y la organización de la red.
Factores a Considerar:
Al elegir la longitud adecuada para los jumpers de fibra óptica, es esencial tener en cuenta dos factores principales:
📍Distancia entre Equipos:
📌 La longitud del jumper debe ser suficiente para conectar los equipos sin tensión excesiva en el cable.
📌 En centros de datos y salas de equipos, donde las distancias son generalmente cortas, se suelen utilizar jumpers de 1 a 5 metros.
📌 En aplicaciones de telecomunicaciones o conexiones dentro de paneles de distribución, la longitud también suele ser corta, pero siempre se debe considerar la ruta del cableado.
📍Holgura (Slack):
📌 Es crucial dejar suficiente holgura en el cable para permitir el mantenimiento y la reorganización de los equipos.
📌 Un exceso de cable puede generar desorden y dificultar la identificación de las conexiones, mientras que muy poca holgura puede restringir el movimiento de los equipos y aumentar el riesgo de daños.
📌 Dejar un pequeño excedente de cable en los racks de comunicaciones ayuda a facilitar tareas de mantenimiento y cambios en el cableado.
Recomendaciones Generales:
📍Centros de Datos y Salas de Equipos:
📌 Utiliza jumpers de 1 a 5 metros para conexiones dentro del mismo rack o entre racks adyacentes.
📌 Para conexiones entre equipos en diferentes partes de la sala, puedes usar jumpers de hasta 10 metros.
📍Telecomunicaciones y Conexiones entre Edificios:
📌 En estos casos, las distancias suelen ser mayores, pero los jumpers se utilizan principalmente para conexiones dentro de paneles de distribución o equipos cercanos.
📌 Para tendidos entre edificios o largas distancias, se suelen utilizar cables de fibra óptica, no jumpers.
📍Puntos Clave:
📌 Mide con precisión las distancias entre los equipos antes de seleccionar los jumpers.
📌 Utiliza organizadores de cables para mantener los jumpers ordenados y evitar el exceso de cable.
📌 Considera el entorno de instalación y los requisitos de flexibilidad al elegir la longitud del jumper.
Jumper de Fibra Óptica MEXFOSERV®
Los jumpers de fibra óptica de MEXFOSERV® ofrecen una gran variedad de conectores con distintas utilidades, adaptándose a las necesidades de cada cliente.
Contamos con una amplia gama de conectores, incluyendo:
✅SC
✅LC
✅FC
✅ST
✅MU
✅E2000
Además, nuestros jumpers están disponibles en modelos símplex y dúplex, y con los pulidos PC, UPC y APC.
(Pregunta por restricciones para combinaciones específicas entre conectores y pulidos).
Variedad de Cables en Jumpers MEXFOSERV®
En MEXFOSERV®, contamos con una amplia variedad de cables para nuestros jumpers, los cuales puedes encontrar clasificados por tipo de cable, fibra y cubierta, para adaptarse a cualquier requerimiento:
Por Tipo de Cable:
✅Símplex
✅Dúplex
Por Fibra del Cable:
✅Monomodo:
✔️G.652D
✔️G.657A1
✔️G.657A2
✔️G.657B3
✅Multimodo:
✔️OM1
✔️OM2
✔️OM3
✔️OM4
Por Cubierta del Cable:
✅Riser OFNR
✅LSZH (Low Smoke Zero Halogen)
✅Plenum
Personalización de Jumpers en MEXFOSERV®
En MEXFOSERV®, entendemos que cada instalación tiene necesidades únicas. Por eso, ofrecemos una amplia variedad de configuraciones para nuestros jumpers de fibra óptica. La longitud y el marcaje del cable no son la excepción, ya que brindamos la opción de personalización para ambos.
Consulta con tu ejecutivo de ventas para más información y descubre cómo podemos adaptar nuestros jumpers a tus requerimientos específicos.
Estándares de Calidad en Jumpers MEXFOSERV®
En MEXFOSERV®, nuestros jumpers de fibra óptica cumplen rigurosamente con los más altos estándares y normas de la industria. Esto asegura que recibes productos de la mejor calidad y rendimiento.
Cada uno de nuestros jumpers es fabricado siguiendo las directrices de:
📑ANSI/TIA-568-C.3: Esta norma garantiza el rendimiento de los componentes de cableado de fibra óptica, asegurando la compatibilidad y el desempeño óptimo en diversas aplicaciones.
📑IEC 61300-3-35: Este estándar internacional define los procedimientos de prueba y los requisitos de rendimiento para los conectores de fibra óptica, asegurando la calidad y la durabilidad de nuestras conexiones.
📑GR-326-CORE: Esta norma, muy importante dentro de la industria de la fibra óptica, estandariza los requisitos de desempeño para los jumpers de fibra óptica, garantizando que cumplan con las expectativas de los clientes.
📑RoHS: Adicionalmente, nuestros jumpers cumplen con la directiva RoHS, lo que significa que están libres de sustancias peligrosas, contribuyendo a un entorno más seguro y sostenible.
Otra característica importante de nuestros jumpers es que puedes solicitar el reporte de calidad de cada uno.
Conclusión
Elegir el jumper de fibra óptica correcto es crucial para el rendimiento y la fiabilidad de tu red. En MEXFOSERV®, te ofrecemos la variedad, calidad y personalización que necesitas, con el respaldo de nuestros expertos.
